플로팅시스템

PE 부유식 방파제

물 위에 뜬 상태로 파랑을 감소시키기 위해 PE 플로트를 기반으로 설치된 방파제. 일명 부(浮)방파제.

스코트라만의 노하우로 멀티룸플로트(PE) 폰툰과 콘크리트 블록의 조합을 통해 안정적인 소파성능 구현. 내수면은 물론 항만 해역 등
수심이 깊은 곳에서도 간편하고 경제적으로 영구 또는 임시 설치 가능하며, 이동/보관/재사용이 가능한 고기능성 부방파제.
항만 및 연안의 양식장, 해상용 수상태양광 설비의 정온안정성 확보를 위해 적용됨.

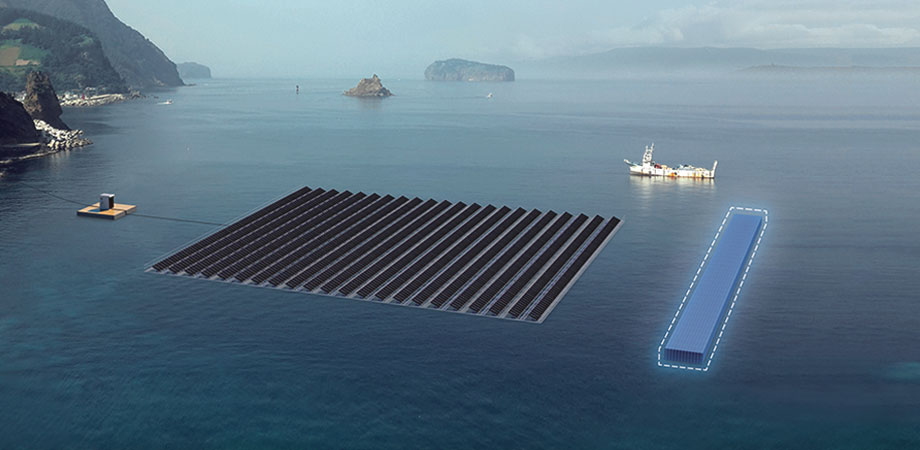

KETEP 프로젝트 (2018~2024) 조감도

해상환경에서 적용가능한 태양광 발전시스템
기술개발 프로젝트

스코트라 부유식 방파제 (특허 출원 중)

특·장점

01탁월한 경제성

단순 조립 방식으로 조립 해체가 쉬워 대규모 공사설비 없이도 무제한 확장 설계 시스템이 가능

02친환경 해양기술

부식되지 않고, 100% 재활용 공법에 의한 탁월한 생태 환경성

03고기능성 조립특성

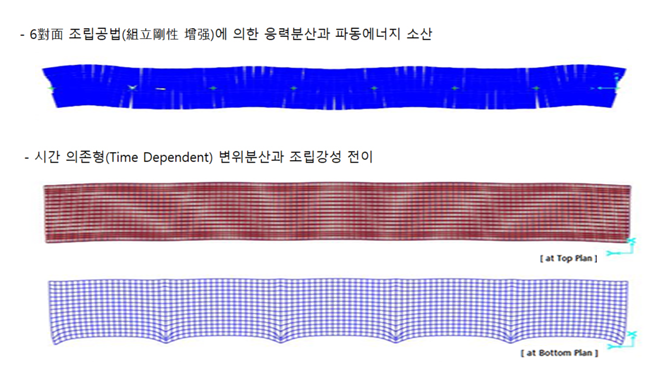

탄성모듈의 상하좌우 6개면 밀접결합방식에 의한 높은 조립강성 유지

공법 개요

클릭한 제품의 사진
공법 개요
  • ·멀티룸플로트 폰툰의 하부와 콘크리트 평형블럭 상부 구조간 기능 분담 방식
  • ·조합식 함체공법으로 부력성/복원성 유지 및 파력 저항성, 관성 흘수심 확보
  • ·유수실 적용에 따른 소파 성능 극대화
  • ·PE 조합식 부방파제의 목표 소파성능(Ct)

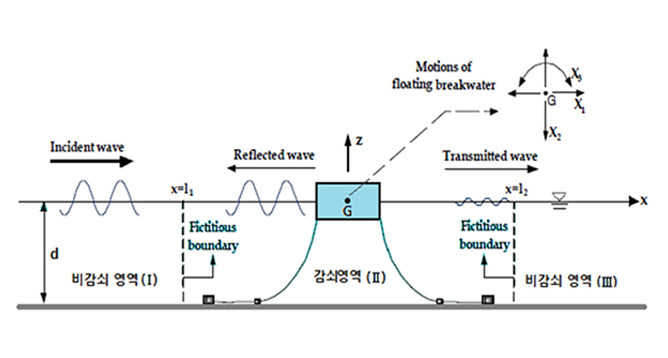

제체의 파랑 투과율, 에너지 저감율 (Ct)

클릭한 제품의 사진
제체의 파랑 투과율, 에너지 저감율 (Ct)
주기 (Ts) 4 sec 이하 0.4
주기 (Ts) 6 sec 이하 0.6

시설 개요

클릭한 제품의 사진
시설 개요
PE 조립모듈과 함체의 구성
  • ·모듈 : 스코트라 다중 격벽형 PE 멀티룸 플로트(Multi-Float) 멀티룸 플로트 상세보기
  • ·함체 : 모듈간 상하좌우의 6면체 연속조립 함체(벌집형), 무단락·무결절 구조로 현장 조립
  • ·스코트라 부방파제 설치도

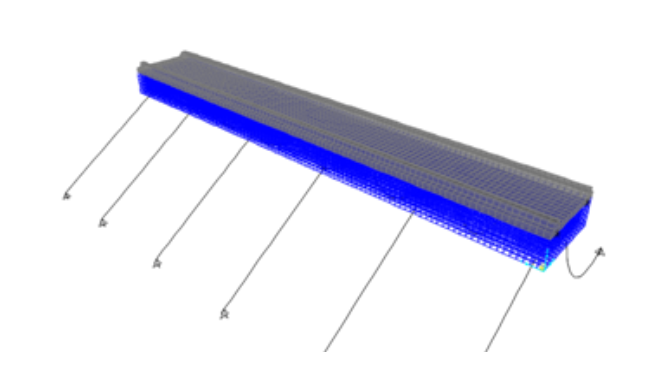

부방파제의 계류 시스템
  • ·카테너리 계류(Catenary Mooring)에 의한 안정성 및 공진 대응성 확보
